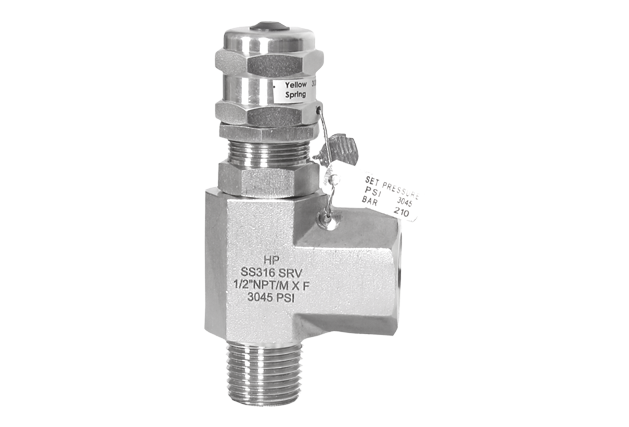

Relief Valve R2
Bir tahliye vanası veya basınç tahliye vanası ( PRV ), bir sistemdeki basıncı kontrol etmek veya sınırlamak için kullanılan bir tür emniyet vanasıdır; Aksi takdirde basınç birikebilir ve bir süreç bozulmasına, alet veya ekipman arızasına veya yangına neden olabilir. Basınçlı sıvının yardımcı bir geçitten sistem dışına akmasına izin verilerek basınç tahliye edilir. Tahliye valfi, basınçlı kapları ve diğer ekipmanı tasarım sınırlarını aşan basınçlara maruz kalmaktan korumak için önceden belirlenmiş bir ayar basıncında açılacak şekilde tasarlanmış veya ayarlanmıştır . Ayarlanan basınç aşıldığında, tahliye vanası ” en az dirençli yol” olur.Valf zorla açıldığında ve sıvının bir kısmı yardımcı yoldan yönlendirildiği için. Yanıcı sıvılar içeren sistemlerde, yönlendirilen sıvı (sıvı, gaz veya sıvı-gaz karışımı) genellikle alev olarak bilinen bir boru sisteminden yönlendirilir. genellikle yakıldığı ve ortaya çıkan yanma gazlarının atmosfere salındığı merkezi, yükseltilmiş bir gaz alevine başlık veya tahliye başlığı . Tehlikeli olmayan sistemlerde, akışkan genellikle, ayarlı kaldırma basıncını etkileyebilecek yağmur suyu girişini önleyecek şekilde tasarlanmış ve personel için tehlike oluşturmayacak şekilde konumlandırılmış uygun bir tahliye borusu ile atmosfere boşaltılır. Akışkan yön değiştirdikçe, kap içindeki basınç yükselmeyi durduracaktır. Valfin yeniden oturma basıncına ulaştığında valf kapanacaktır. Boşaltma genellikle ayar basıncının bir yüzdesi olarak ifade ve basınç valfi kanala yeniden önce damla ne kadar ihtiyacı olduğunu ifade etmektedir. Blöf kabaca %2-20 arasında değişebilir ve bazı valflerin ayarlanabilir blöfleri vardır.
Yüksek basınçlı gaz sistemlerinde tahliye vanasının çıkışının açık havada olması tavsiye edilir. Çıkışın boru tesisatına bağlı olduğu sistemlerde, tahliye vanasının açılması, tahliye vanasının akış aşağısında boru sisteminde bir basınç oluşumuna neden olacaktır. Bu genellikle, ayarlanan basınca ulaşıldığında tahliye vanasının tekrar yerine oturmayacağı anlamına gelir. Bu sistemler için genellikle “diferansiyel” tahliye vanaları kullanılır. Bu, basıncın yalnızca valfin açılma alanından çok daha küçük bir alanda çalıştığı anlamına gelir. Valf açılırsa, valf kapanmadan önce basıncın büyük ölçüde düşmesi gerekir ve ayrıca valfin çıkış basıncı valfi kolayca açık tutabilir. Bir diğer husus, çıkış borusu sistemine başka tahliye vanaları bağlıysa, egzoz borusu sistemindeki basınç arttıkça açılabilirler. Bu istenmeyen çalışmaya neden olabilir.
