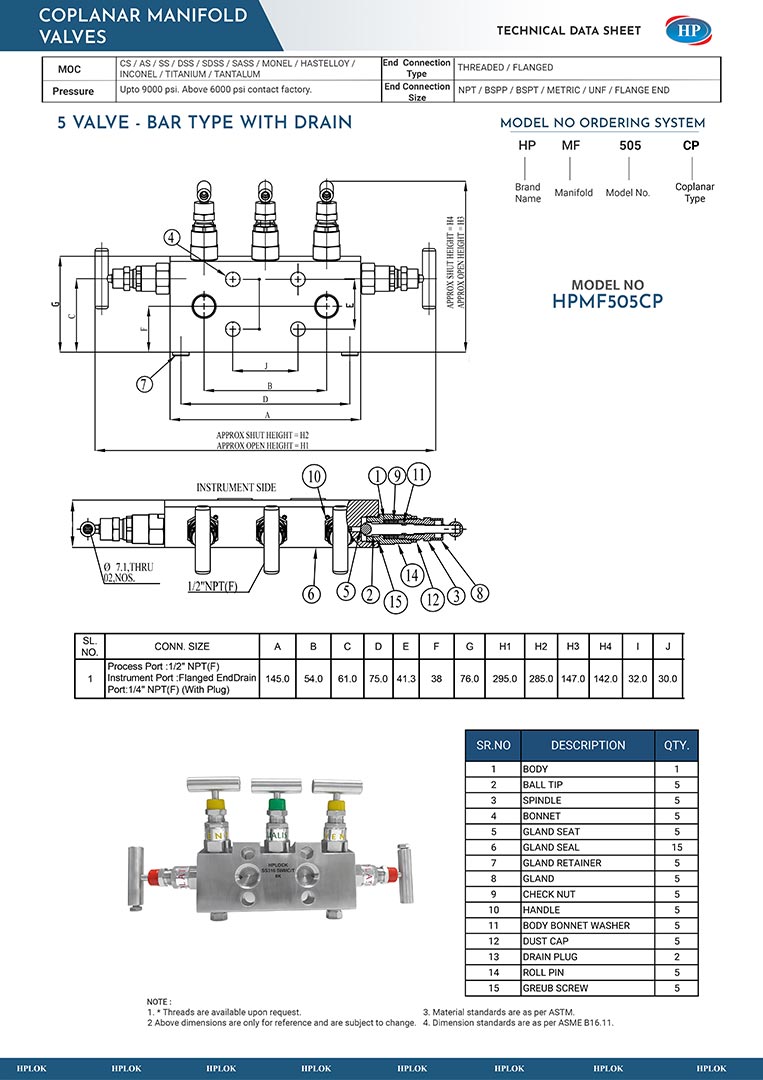

5 Way Coplanar Type – 5 Yollu Manifold- HP507CP

Fark basınç transmitterlerinin en önemli aksesuarlarından biri vana manifoldlarıdır. Fark basınç ölçümü yapan manometre veya transmitter gibi ölçüm cihazlarının  değişimi veya revizyonu  veya kalibrasyonu  sırasında sistemdeki akışkan ile bağlantısının kesilmesi, ve dengeleme vanası ile cihaz üzerindeki fark basıncının sıfırlanması için kullanılır. Manifold iki adet tahliye iki adet izalasyon ve bir adet dengeleme vanasından meydana gelmektedir.

• PROSES Kullanım Yerleri : Petrol ve gaz, petrokimya, kimya sanayi, elektrik üretimi, su ve atık su vb
• -304- 316- Duplex  Paslanmaz Çelik
  • Sızdırmazlık Elemanları: PTFE, GRAFOIL
  • Max. Basınç: 3000-6000-10,000 psi (690 bar)
  • Max. Sıcaklık: 1112°F (600 °C)
• 204°C; PTFE ile   /  600°C; GRAFOIL  çalışma sıcaklığı

• 5 yollu manifold kullanılarak transmitterin devreye alınması :

  1. HP, LP ve eşitleme ve boşaltma vanasının kapalı olduğundan emin olun.
  2. Eşitleme vanasını açın. Bu sayede transmitterin her iki tarafına da aynı basınç uygulanır. (sıfır fark basınç)
  3. Yüksek basınç vanasını yavaşca açın ve sızıntı olup olmadığını kontrol edin.
  4. Eşitleme vanasını kapatın.
  5. Düşük basınç blok vanasını açın.

Normal operasyon sırasında eşitleme ve boşaltma vanası kapalıdır ve iki blok vanası açıktır. Dikkat edilmesi gereken her iki blok vanası da açıkken eşitleme vanasının kesinlikle açılmaması gerekliliğidir

5 yollu manifold kullanılarak transmitterin servisten çıkarılması :

1. Düşük ve yüksek basınç vanalarını kapatın.
2. Eşitleme vanasını açın.
3. Boşaltma vanasını açık ve basıncı vent edin.

Specification :

• M.O.C –  Stainless Steel / Carbon Steel / Alloy Steel / Nickel Alloy
• Size –  1/4″ to 1/2″
• End Connections –  NPT / BSP / BSPT
• Pressure Rating –  3000 / 6000 / 9000 PSI
